汽車修護手冊-189.190 豐田汽車-TOYOTA RAV4 油電
- 料號：LVT-189.190
- 規格：【適用性】2019~2022 2.5L
原價：$9,000- 售價：$4,500
商品詳細介紹Product Introduction
189.190期 TOYOTA豐田 RAV4 油電
2.5L 2019~2022
壹、車型介紹
一、 概論
二、 規格
三、 車身及引擎識別碼
（一）車身識別碼說明
四、 車輛識別牌、引擎和變速箱
（一）車輛識別號碼、引擎號碼、變速箱號碼位置
五、 車輛規格
（一）一般國家類型(HV類型)(4輪驅動)
（二）一般國家類型(HV類型)(2輪驅動)
貳、複合動力控制/電池控制系統特色
一、 複合動力控制系統說明
（一）概述
（二）規格
（三）主要特徵
（四）注意事項
二、 複合動力控制系統圖
三、 複合動力控制蓄電池位置圖
四、 豐田複合動力系統THS-II控制原理
（一）主要零部件的功能
（二）豐田複合動力系統控制
（三）功能
（四）診斷
五、 豐田複合動力系統THS-II工作原理
（一）THS-II構造
（二）工作原理
六、 複合動力控制系統元件說明
（一）轉換器含變壓器
（二）升壓轉換器
（三）變壓器
（四）變壓器水泵

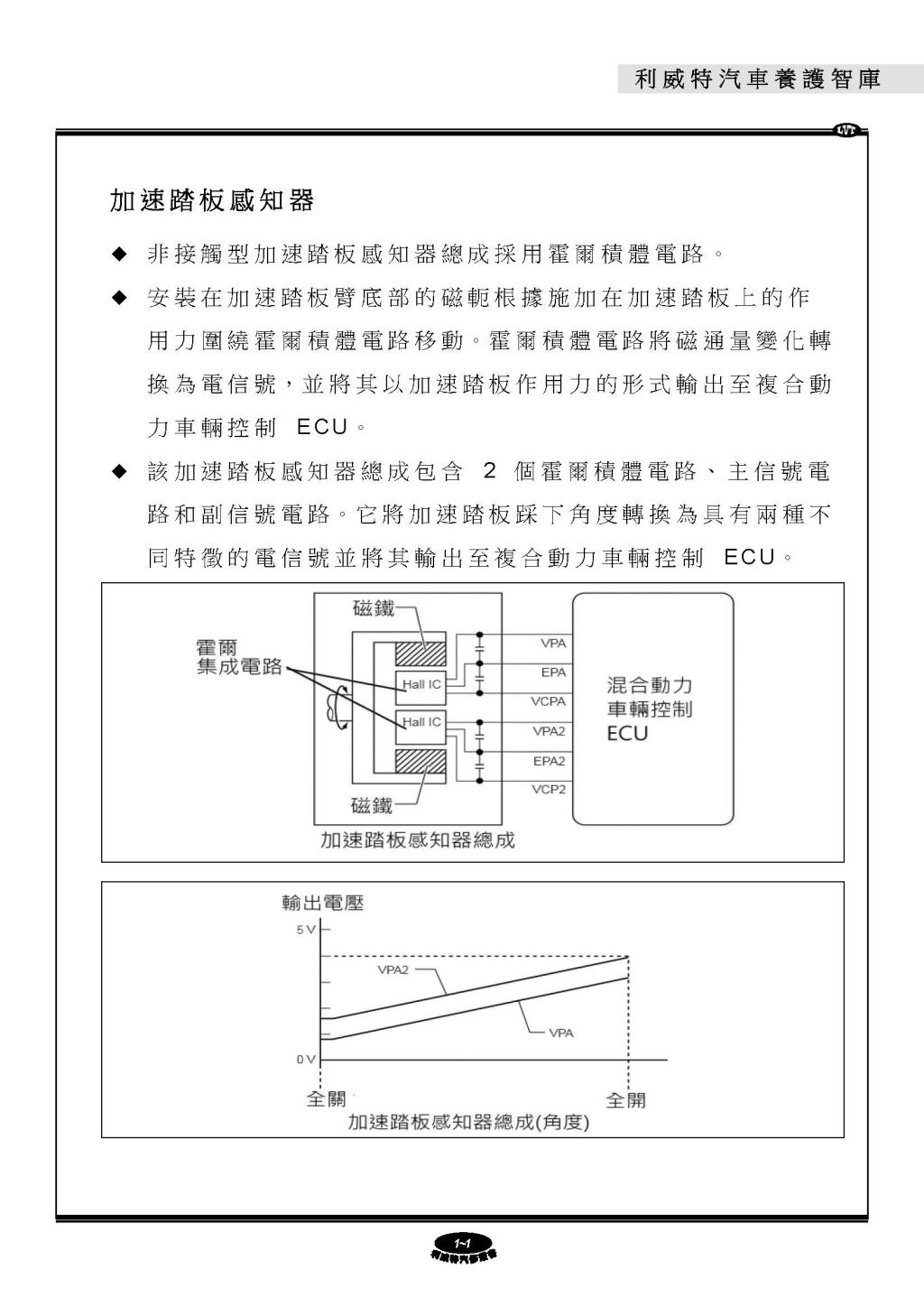

（五）加速踏板感知器
（六）電纜線
七、 複合動力電池控制系統說明
（一）電池系統概要
（二）電池系統規格
（三）主要特徵
（四）複合動力車輛控制ECU
（五）複合動力電池系統元件
參、複合動力控制系統維修
一、 注意事項
（一）複合控制系統檢查注意事項
（二）複合動力控制系統作動的注意事項
（三）拆開 AMD 端子的注意事項
（四）HV 電池之處置方式
二、 複合動力控制系統位置圖
三、 複合動力控制系統圖
四、 複合動力控制系統說明
五、 複合動力控制系統初始化
六、 複合動力控制系統線路
（一）ECU電源線路(複合動力車輛控制 ECU)
（二）變速箱控制開關線路
（三）模式選擇開關 EV 模式線路
（四）模式選擇開關跑車模式及一般模式線路
（五）模式選擇開關 Eco 模式線路
（六）馬達相位計線路
（七）馬達高壓電線路
（八）發電機相位計線路
（九）發電機高壓電線路
（十）後驅動馬達相位計線路
（十一）後驅動馬達高壓電線路
（十二）切斷信號線路
（十三）轉換器低壓(電源/通訊)線路
（十四）電池高壓電線路
（十五）冷卻系統
七、 自我診斷說明
（一）故障碼檢查與清除
（二）複合動力控制故障碼表

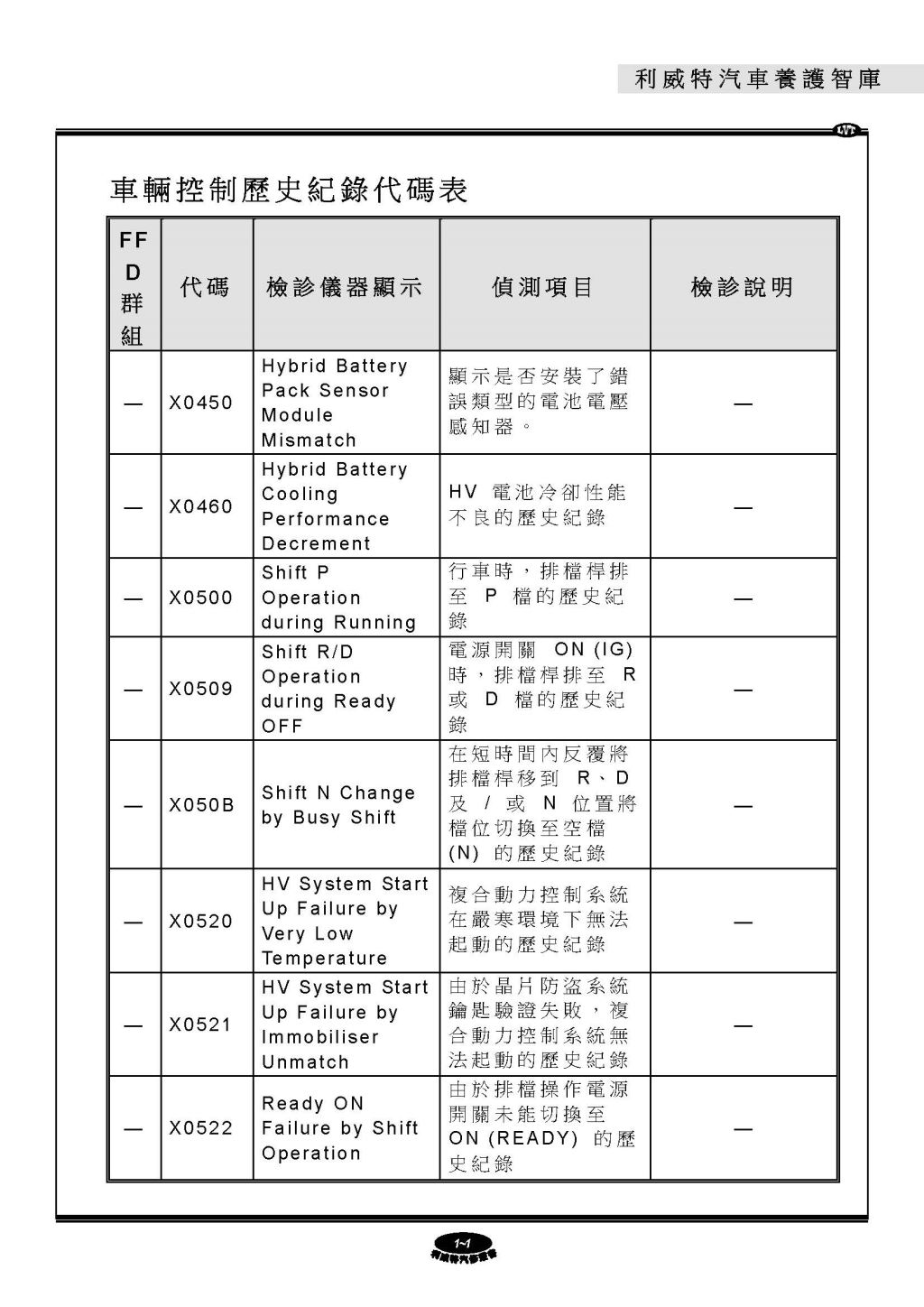

（三）車輛控制歷史紀錄代碼表
（四）故障碼檢修
肆、馬達發電機控制系統
一、 注意事項(請參閱複合動力控制系統)
二、 請參閱複合動力控制系統位置圖
三、 馬達發電機系統圖
四、 馬達發電機初始化
五、 馬達發電機控制系統故障碼
（一）故障碼檢查與清除
（二）馬達發電機控制系統故障碼表
（三）後驅動馬達控制系統故障碼表
（四）馬達發電機控制系統故障碼檢修
（五）後驅動馬達控制系統故障碼檢修
伍、全車系統線路圖
一、 電源分配系統線路圖
二、 點火開關線路圖(帶便利進入系統)
三、 繼電器線路圖
四、 DLC3診斷接頭系統線路圖
五、 複合通訊系統(CAN)線路圖
六、 雙重鎖止系統線路圖
七、 晶片認證系統線路圖(帶便利進入系統)
八、 車輛防盜系統線路圖
九、 門鎖控制系統線路圖
十、 頭燈清洗器線路圖
十一、 頭燈線路圖
十二、 自動燈光控制線路圖
十三、 尾燈線路圖
十四、 前/後霧燈線路圖
十五、 頭燈開關總成線路圖
十六、 室內燈線路圖
十七、 前/後雨刷和清洗器系統線路圖
十八、 點火系統線路圖
十九、 冷卻風扇系統線路圖
二十、 引擎控制系統線路圖
二十一 複合動力-排檔控制線路圖(2WD)
二十二 複合動力-排檔控制線路圖(E-FOUR)
二十三 煞車系統線路圖
二十四 駐車煞車系統線路圖
二十五 自動空調系統線路圖
二十六 SRS安全氣囊線路圖
二十七 安全帶警示系統線路圖
二十八 儀表系統線路圖
二十九 音響系統線路圖(未配備音響主機)
三十、 數據通訊系統線路圖(未配備音響主機)
三十一 後窗除霧器系統線路圖
三十二 自動防眩電動後視鏡線路圖
三十三 數位車內後視鏡線路圖
三十四 倒車燈線路圖
三十五 盲點監測系統線路圖
三十六 EPS電動轉向系統線路圖
三十七 電動座椅(未配備座椅位置記憶)線路圖
三十八 電動座椅(配備座椅位置記憶)線路圖
三十九 護照遮板線路圖
四十、 喇叭線路圖
四十一 照明系統線路圖
四十二 尾門開啟器線路圖(未配備電動尾門)
四十三 電動尾門線路圖
四十四 車道偏離警示、碰撞預測、動態雷達線路圖
四十五 電動窗系統線路圖
四十六 遙控後視鏡(自動摺疊後視鏡)線路圖
四十七 後視鏡(手動摺疊後視鏡)線路圖
四十八 煞車燈線路圖
四十九 排檔鎖定系統線路圖(不帶便利進入系統)
五十、 排檔鎖定系統線路圖(帶便利進入系統)
五十一 滑動天窗線路圖
五十二 輪胎氣壓警告系統線路圖
五十三 方向燈和危險警告燈線路圖
五十四 車輛接近警示系統線路圖
五十五 電源插座線路圖
五十六 選擇接頭(音響)線路圖
五十七 車身系統線路圖
商品注意事項Product Notes
利威特汽修叢書皆編撰給專業技師使用，不收納拆裝步驟，較不適用一般車主。
書籍皆為繁體中文、黑白紙本印刷
購買前請確認書籍年份及目錄，若對產品有任何問題，歡迎連絡!
►車型年份距今20年以上的書籍，紙本保存上外觀會有些許污漬，不影響資料內容，介意者勿下標，或是提前私訊確認狀況。
